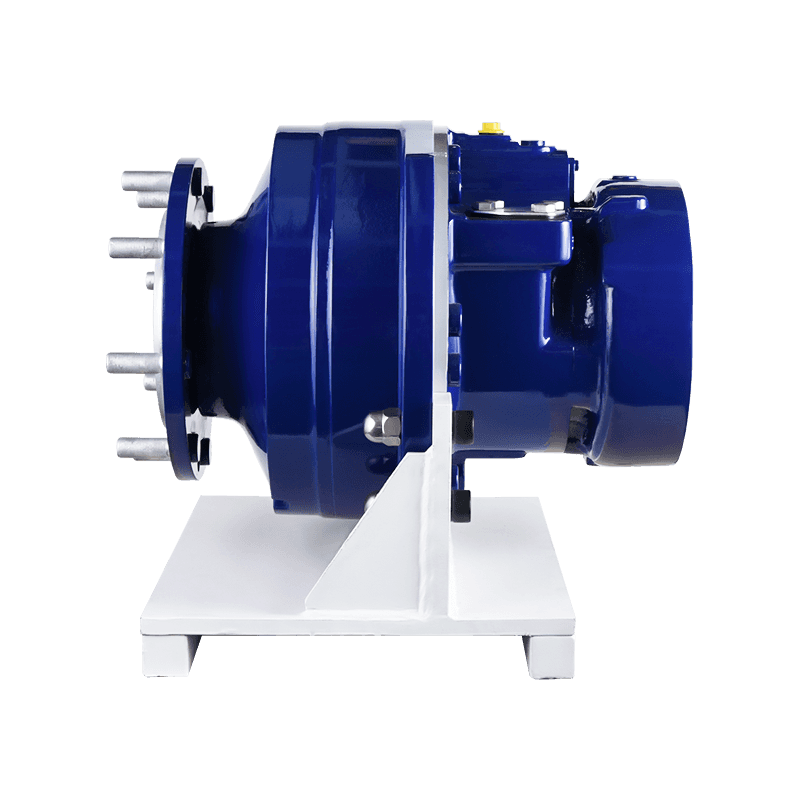

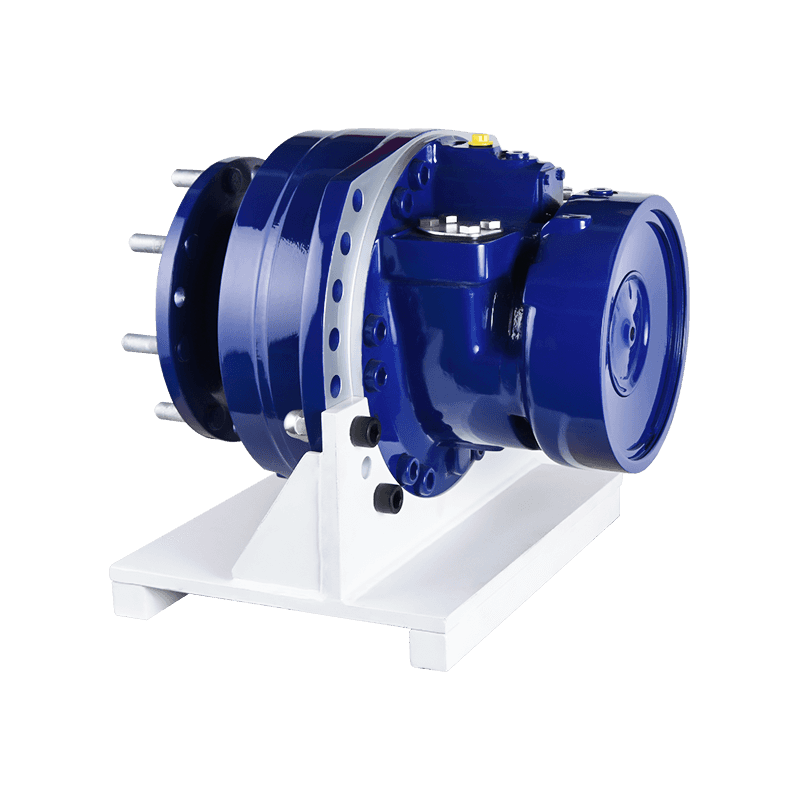

DMS25 多目的油圧モーター

製品の特徴

DMSシリーズ ピストンモーター は、低速および高トルクのインナーカーブラジアルピストンモーターで、ディスク分配流量、ピストン構造、高圧定格、極低速でのスムーズな動作の高度な設計を備えており、さまざまなバルブおよびブレーキで利用可能です。鉱山、クレーン、地質掘削、建設機械などに広く適用されています

メッセージフォーム

導入

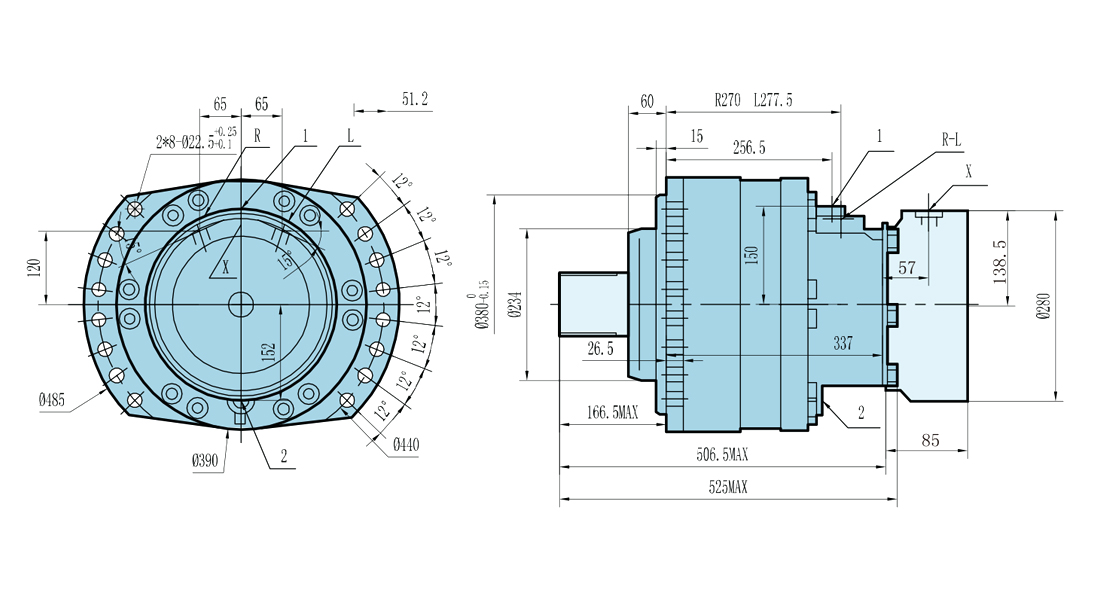

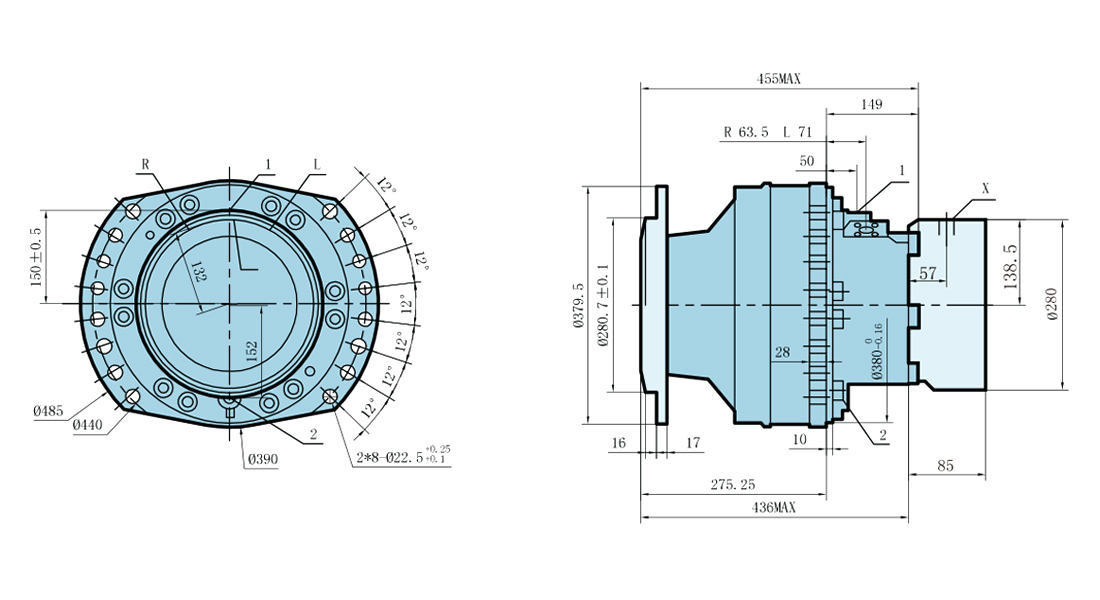

寸法

技術データ

パフォーマンスパラメータ
変位変位シングルスピード: 2004-3006 m/r;   デュアルスピード: 1002-1503 ml/r
ピーク圧力: 35 Mpa;   連続圧力:25MPa
定格トルク: 7578-11368 Nm;   単位理論トルク: 303-454 Nm/MPa
速度範囲: 0-130 r/min
最大出力電力: 80 Kw

タイプ 変位
(ml/r)
プレッシャー
(MPa)
トルク
(N.m)
速度範囲
(r/分)
最大継続電力
(Kw)
シングルスピード 倍速 ピーク圧力 継続的な圧力 定格トルク
(N.m)
理論トルク
(N・m/MPa)
DMS25-2000 2004 1002 35 25 7578 303 0-130 80
DMS25-2500 2498 1249 35 25 9447 377 0-130 80
DMS25-2800 2752 1376 35 25 10407 416 0-120 80
DMS25-3000 3006 1503 35 25 11368 454 0-110 80

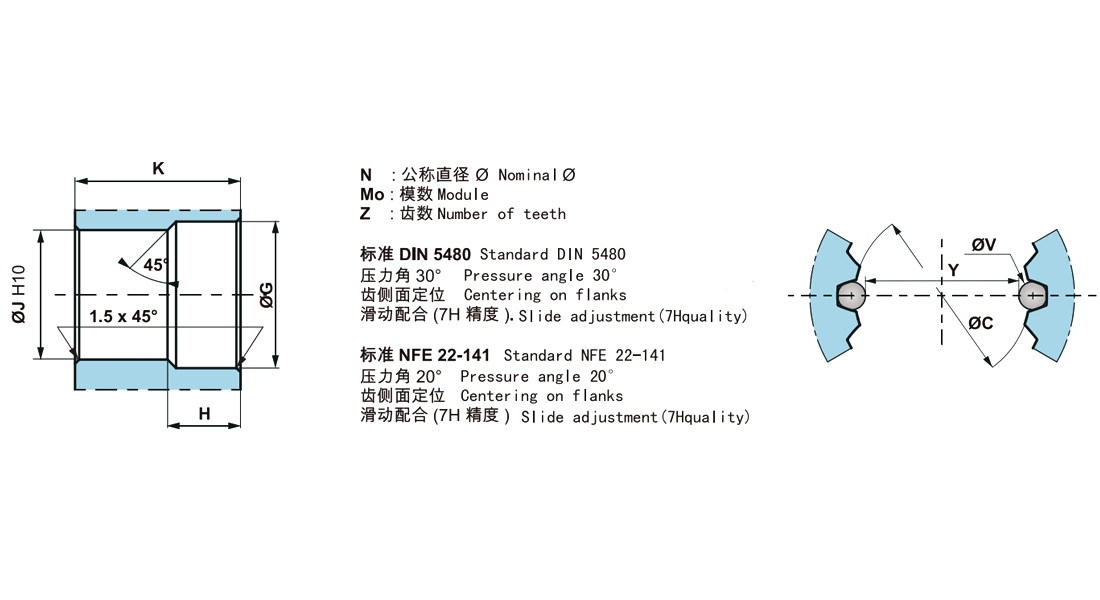

B C D E F
K40 DIN 5480 スプライン 23 R4 35 2×M14 25 105
呼びφ100
モジュール 3
Z32
K10 NF E22-141 スプライン 23 R4 35 2×M14 26.5 105
呼びφ100
モジュール2.5
Z 38
φG H φJ K N モー Z オフセット φC(H10) φV Y 公差μm
K10 101 28 95 104 100 2.5 38 -0.35 95 5 90.125 104/0
K40 101.5 28 94 104 100 3 32 -0.35 94 5.25 89.066 73/0
B C D E N ホイールリムの取り付け L
L10 φ280.7 φ335 φ379 275.5 φ390 φ24 10×M22×1.5 17
L20 φ370 φ425 φ472 333.45 φ390 φ26 12×M24×2 24
L30 φ280.7 φ335 φ385 236.5 φ390 φ24 10×M22×1.5 17
L50 φ220.7 φ275 φ314 241.5 φ390 8×φ22
4×φ22
- 17
Pmm Cmin.mm Cmax.mm Dmm レベル (1)*N.m (2)*N.m
各種スタッド M22×1.5 80 5 36 26 12.9 695 1050
M24×2 95 38 30 910 1150
ネジ M20 - - 12.9 600 770

お問い合わせ

について
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD (以下、Dongyu Hydraulics と略します) は 2016 年に設立され、油圧ピストン モーター、油圧ギアボックス、油圧ウインチなどの研究開発、設計、製造、販売を統合したハイテク企業で、中国寧波に本社を置いています。
東裕油圧の主な製品:
インナーカーブラジアルピストンモーター、遊星歯車装置、油圧ウインチ:「DYH」シリーズ遊星歯車装置、「DMS」シリーズインナーカーブラジアルピストンモーター、「GFT」シリーズトラベルギア、「GFB」シリーズスイングギア、「DYNJ」シリーズ油圧ウインチ、その他の非標準のカスタマイズされた製品。
Dongyu Hydraulics には、カスタマイズされた製品とサービスを提供する専門の技術チームと設計チームがいます。
Dongyu Hydraulics 製品は、建設機械、冶金産業、鉱山機械、クレーン、海運、港湾、石油、農業、トンネル工学などの分野で広く使用されています。
Dongyu Hydraulics は技術革新と人材の導入に重点を置いており、10 件を超える実用的な発明特許を取得しています。独立した登録商標を持っています。
Dongyu Hydraulics は、マザック横形マシニング センター、オークマ ダブル タレット型旋削複合機、オークマ ダブル スピンドル ダブル タレット型 5 軸 7 リンク旋削複合機、チェン ウェイなどの近代的な生産工場と近代的な製造設備、検査およびテスト設備を備えています。インナーカーブグラインダーなど
Dongyu Hydraulics は完全な品質管理システムを確立し、ISO9001 品質システム認証を厳格に遵守しています。 Dongyu の油圧製品は全国に広がり、ヨーロッパ、北米、その他の国に輸出されています。
名誉の証明書
  • ハイテク企業証明書
  • 環境マネジメントシステム認証
  • 労働安全衛生マネジメントシステム認証
  • 品質マネジメントシステム認証
ニュース
業界の知識

DMS25 多目的油圧モーターは建設機械にどのような用途に使用されますか?

DMS25 多目的油圧モーター は、さまざまな産業用途向けに特別に設計された油圧モーターです。内部に湾曲したマルチアクションラジアル設計により、低速、高トルク、高効率変換、長寿命などの優れた特長を備えています。 DMS25 多目的油圧モーターはモジュール設計を採用しており、出力モジュール、機能モジュール、分配モジュール、ブレーキモジュールの 4 つの部分に分かれており、実際のニーズに応じて柔軟に構成できます。また、DMS25は、高耐荷重、低摩擦、耐高温性を備えた高性能材料と高度な製造技術、強化された加工技術を採用し、過酷な使用条件下でも長期安定した動作を保証します。

1. 建設機械の中でも「ビッグマック」と呼ばれる掘削機の動作環境の複雑さと動作タスクの多様性により、電源に対する要求が高くなります。 DMS25 多目的油圧モータは、高トルク出力と安定した性能により掘削機に広く使用されています。掘削、積込み、破砕作業のいずれであっても、DMS25 は十分な電力サポートを提供し、掘削機がさまざまな作業条件下で効率的で安定した動作条件を維持できるようにします。

2. ローダーは建設機械の資材の積み下ろしを行う重要な設備です。ローダの運転中、ローダはバケットの持ち上げ、回転、荷降ろしなどの動作を頻繁に行う必要があります。これらの動作は、油圧モーターのトルク出力と安定性に課題をもたらします。 DMS25 多目的油圧モーターは、その優れた性能と信頼性の高い品質により、高い要件によりローダーで広く使用されています。ローダーのバケット昇降システムでは、DMS25 油圧モーターが動力源の 1 つとして機能し、バケットの昇降と回転を駆動します。高効率の変換と低騒音動作により、ローダの動作時はより省エネで環境に優しいものになります。また、ドライバーの快適性と作業効率も向上します。 DMS25 の耐摩耗性と耐腐食性により、過酷な作業条件下でもローダーの長期安定した動作が保証されます。

3. ブルドーザーは、土地を整地したり道路を建設したりする建設機械の重要な機器です。ブルドーザー作業中、ブルドーザーは土の輸送と集積を完了するために、さまざまな地形や土壌条件の抵抗を克服する必要があります。 DMS25 多目的油圧モーターの強力なトルク出力と適応性は、ブルドーザーにおいて重要な役割を果たします。ブルドーザーの走行駆動システムにおいて、DMS25 油圧モーターは重要なコンポーネントの 1 つであり、履帯またはタイヤを前後に駆動し、旋回する役割を果たします。低速・高トルク特性により、複雑な地形や高荷重条件でも安定した走行性能を維持します。 DMS25 のモジュラー設計とメンテナンスの容易さにより、ブルドーザーのメンテナンスもより簡単かつ便利になります。
